真空炉工作原理以及常见种类分析

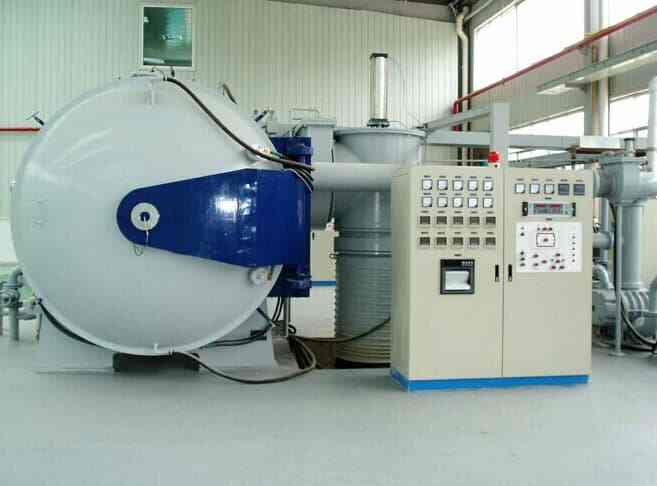

真空炉作为在真空环境中进行加热的设备，在模具生产过程中有着不可替代的作用，主要用于陶瓷烧成、真空冶炼、电真空零件除气、退火、金属件的钎焊，以及陶瓷-金属封接等。本文巩华真空泵油厂家为您分析关于真空炉工作原理以及常用真空炉的种类。

真空炉的工艺：

真空炉可用於退火、脱气、固溶热处理、淬火、回火和沉淀硬化等工艺。在通入适当介质后，也可用於化学热处理。

真空炉真空中的退火、脱气、固溶处理主要用於纯净程度或表面质量要求高的工件，如难熔金属的软化和去应力、不锈钢和镍基合金的固溶处理、鈦和鈦合金的脱气处理、软磁合金改善导磁率和矫顽力的退火，以及要求光亮的碳钢、低合金钢和铜等的光亮退火。真空中的淬火有气淬和液淬两种。气淬即将工件在真空加热后向冷却室中充以高纯度中性气体(如氮)进行冷却。适用於气淬的有高速钢和高碳高铬钢等马氏体临界冷却速度较低的材料。液淬是将工件在加热室中加热后，移至冷却室中充入高纯氮气并立即送入淬火油槽，快速冷却。如果需要高的表面质量，工件真空淬火和固溶热处理后的回火和沉淀硬化仍应在真空炉中进行。

真空渗碳是将工件装入真空炉中，抽真空并加热，使炉内净化，达到渗碳温度后通入碳氢化合物(如丙烷)进行渗碳，经过一定时间后切断渗碳剂，再抽真空进行扩散。这种方法可实现高温渗碳(1040℃)，缩短渗碳时间。渗层中不出现内氧化，也不存在渗碳层表面的含碳量低於次层的问题，并可通过脉衝方式真空渗碳，使盲孔和小孔获得均匀渗碳层。

常用真空炉的种类：

一、真空电阻炉

1、外热式真空炉：（在普通井式炉炉膛中放一个真空炉罐）

A、主要进行退火操作，可通过拆去真空管道吊出炉罐进行冷却，可准备几个真空炉罐，进行连续操作。

2、内热式真空炉：（炉罐真空，炉罐和炉体之间也是真空）

A、特点：可使炉罐内外压力一致，减少炉罐壁厚

B、内热式：电阻丝悬挂在圆柱形炉膛内侧

注：内热式与外热式的区别：内热式中电阻丝、炉衬同处于真空中。而外热式中，电阻丝、炉衬不在真空中。



C、种类：碳管炉、双室真空炉、高压气淬炉

a、碳管炉：隔热屏为内层镆片（0.3mm），处层不锈钢。

镆片遇高热后，表面变得光亮，将辐射能反射回去，故能保温。且本身含气量小，故适合高真空。

b、双室真空炉：此炉为卧式，分前、后室，均为真空状态，中间用真空闸门分开，后室中有一密封的炉罐，工件在后室中加热，好了后，打开真空闸门，拉到前室，碳毡中跑出的气体也赶到前室，再关闭真空闸门，打开炉门出料。进料后，先把前室抽真空，再打开真空闸门将料推进后室加热。同样也可通保护气体，加上油槽后，可作淬火处理。

c、高压气淬炉：利用高压气体对工件进行淬火，适用于高速钢

二、真空感应炉

半连续式真空感应炉：坩埚可连续浇几个模子，不必等炉冷后，再将模子取出相对周期式真空炉而言，不必对加热室反复抽真空，可使加热室始终处于真空中，另外不必等炉冷后，再将模子取出，提高效率。

何谓半连续：依靠小车移动进出，完成工序。小车在浇铸后开出，换一个模子再进入加热室进行浇铸。

以上就是相关真空炉的工作以及常见的真空炉种类，巩华真空泵油厂家提醒您不同种类真空炉生产工艺也存在细微差别，所适用的产品也不相同，针对生产需求选择合适的真空炉设备能够有效提高企业的工作效率。
